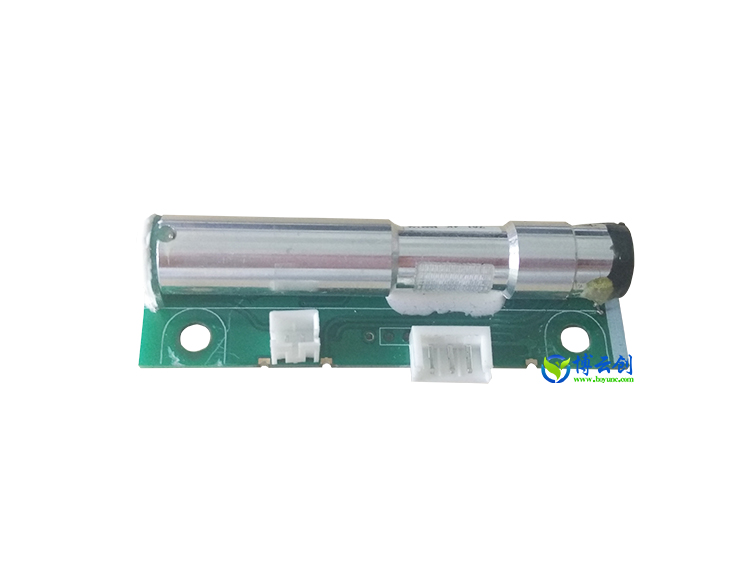

红外二氧化碳传感器模块BYC11-CO2

设备特点

1、单静音采集器,工作噪音小。

2、软开关设计,美观大方。

3、设备体积小,方便携带。

4、测量精度高,带有屏蔽盖,随时可以进行零值测量。

5、长时间工作,无温差漂移,数据稳定性好。

6、可定制PM2.5、PM10等要素同时测量

7、自动测量每分钟一组测量数据,同时有瞬时测量

8、U盘Copy 测量数据,简单易用

9、可定制德国进口高精度温湿度传感器。


产品特性
一、红外二氧化碳传感器模块简介
BYC11-CO2红外二氧化碳传感器模块是采用 NDIR 红外吸收检测原理,将专利光路、精密电路与智能化软件相结合,形成一款通用型红外 CO2 传感器模组。BYC11-CO2采用单光源、双通道探测器,实现了空间上双光路参比补偿,微处理器进行信号采集、处理和输出,实现了环境温度补偿,修正了原理上非线性关系,并具有多种输出形式。具有 NDIR 产品特有的良好选择性,高灵敏度,无氧气依赖性,寿命长等特点。

二、红外二氧化碳传感器模块应用领域
BYC11-CO2可广泛应用于暖通制冷换新风控制、室内空气质量监测、农业及畜牧业生产过程监控,可安装于智能楼宇、通风系统、控制器、壁挂使用、机器人、汽车等应用场合,也可应用于其他狭小空间空气质量监测。

三、红外二氧化碳传感器模块技术参数
技术参数 BYC11-CO2
探测气体 二氧化碳(CO2)
检测原理 双波红外原理
测量范围 400-4000ppm
分辨率 1ppm
精度 ±75ppm±3%读数
传感器寿命 5年以上使用寿命
预热时间 小于30秒可操作  <15分钟全精度
采样间隔 3S
响应时间(T90) 150S
非线性 小于1%FS
重复性 ±2%
供电电压 DC 5V
功耗 120mA(平均值)<180mA(峰值)
信号输出 UART和PWM
引脚定义 PIN1:TX    PIN2:RX,   PIN3:PWM,    PIN4:GND,    PIN5:VCC
工作环境 -20~50℃;0~95%RH(无凝露)
储存环境 -40~60℃;0-100%RH(无凝露)
重量/尺寸 64mm(长)×20mm(宽)×11.5mm(高)
备注

四、红外二氧化碳传感器模块引脚定义
顺序 引脚标记 说明
Pin 1 TX UART引脚(TTL)
Pin 2 RX UART引脚(TTL)
Pin 3 PWM 占空比输出
Pin 4 GND 地(负极)
Pin 5 VCC 供电电压5V

红外二氧化碳传感器模块
