室内壁挂式温湿度检测变送器BYC04-RHT

五大测量模式简介：

测量种类选择

选择１：标准测量

使用GM感应器测量20秒的测定值计算成负离子值，显示于液晶显示器。

选择２：高速测量

使用GM感应器测量10秒的测定值计算成负离子值，显示于液晶显示器。

选择３：自动测量-20秒的测量连续进行8次，计算最大值、最小值的平均值之后，再将平均值显示于液晶显示器。

选择４：移动平均测量

使用GM感应器测量20秒所得测定值每隔1秒移动1次，计算成负离子值，将16秒的数据平均之后显示于液晶显示器。

选择５：探查简易探测负离子的有无。

算出GM感应器所检测出的微弱放射线的总数，如果强的话，计算总数的速度会增快，如果弱的话速度会变慢。

详细参数指标：

测量范围：0~100,000 ions/cc（世界最大）

外型尺寸：高140ｍｍ*宽76ｍｍ*厚度53ｍｍ

使用电源：三号碱性干电池四颗（约可使用60小时）

显示器：４位＋１／２数字液晶显示器。

打印机输出：可以使用专属的打印机（感热打印机ＤＰＵ－２４５）进行数字印字。

自动关机ＯＦＦ功能：（无论按下任何一个开关后15秒皆会自动OFF有省电的检测功能）。

重量：４２０ｇ（电池另外计算重量）

产品特性

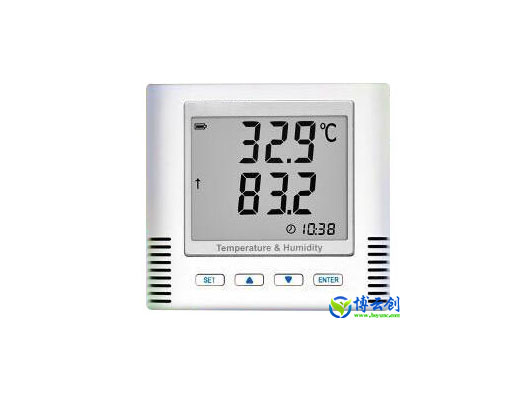

一、室内壁挂式温湿度检测变送器产品简介

BYC04-RHT型室内壁挂式温湿度检测变送器是由深圳市博云创环境科技有限公司针对日前室内环境空气质量研发生产的一款设备，主要用于测量环境温湿度，提供有效的数据，以提醒用户采取措施，并可驱动联通空调、加湿器等设备，给用户一个舒适的居家环境。产品采用原装进口的传感器及运算芯片，具备高精度、高分辨率、稳定性好等特点。广泛应用于楼宇暖通、建筑节能、智能家居、地下车库、机场车站等场所。同时也是一款超低功耗系列温湿度变送器，平均功耗不足 0.02W，功耗不到同类产品的十分之一。超低功耗和独特风道设计，彻底解决电路板温升问题，测量更精确，响应更快等特点。使用瑞士进口二代传感器探头，保证了产品的优异测量性能。强大的功能及稳定性能，可选一路或两路开关量输出，独特的控制逻辑，可以实现多种功能控制和远程控制，如高温告警、低温告警、高湿告警、低湿告警、加热、制冷、加湿、除湿等。

二、室内壁挂式温湿度检测变送器产品特点

1、通信稳定可靠，宽范围电源供电DC12-24V；

2、可选外置探头，测量更准确，响应更快；

3、超低功耗及独特风道设计，防止电路温升；

4、LCD大屏显示设计，大方美观；

5、瑞士进口二代高精度探头；

6、密码保护功能，防止非工作人员误操作；

7、摄氏度华氏度可切换，全球通用；

8、自带露点分析功能；

9、壁挂吸顶结构设计，易于安装；

10、超强稳定性和抗干扰能力；

11、测量精度高，范围宽，一致性好；

12、通信距离最大可达 1200 米；

13、产品防护性能强，一级防雷保护；

三、室内壁挂式温湿度检测变送器技术参数

技术参数	BYC04-RHT
探测参数	温湿度
温度测量范围	-40-80℃
温度分辨率	0.1℃
温度精度	±0.5℃（@25℃）
湿度测量范围	0-100%RH
湿度分辨率	0.1%RH
湿度精度	±3%RH（@25℃，30-70%RH）
预热时间	＜3分钟
采样间隔	3S
响应时间（T90）	＜3分钟
使用寿命	5年以上
平均功耗	＜0.02W，＜2mA
波特率	1200,2400,4800,9600，19200
数据记录	可选数据记录功能（默认无）
供电电压	DC 12～26V（推荐使用24VDC）
信号输出	4～20mA ； 0～10V ； RS485 modbus RTU ；开关量信号
工作环境	-10～50℃；0～95%RH（无凝露）
储存环境	-30～60℃；0-100%RH（无凝露）
外壳材质	塑料ABS
安装方式	壁挂式（可定制分体式）、吸顶安装
重量/尺寸	909529mm
备注

四、室内壁挂式温湿度检测变送器按键及操作说明

在初始页面下，按“向上”“向下”键可以切换显示：Td(露点)、ID(地址)、Baud(波特率)、DO1（第一路开关量状态）、DO2（第二路开关量状态）、Date（日期月：日）和时间（时：分）。设置操作：在初始页面下，按“设置”提示输入密码，初始密码为“0000”，此时闪动的位按“+”“-”键可以进行调整，按“设置”键可以移位，输入正确密码后按下“确认键”即可进入设置，参数设置页面共有 22 页，按“向上”“向下”键可以选择需要设置的项目，

按下“确认键”可以设置当前项目的参数，参数调整 OK 后，按下“确认键”保存设置，再按“设置键”可返回到初始页面。按键及设置页面介绍如下图：

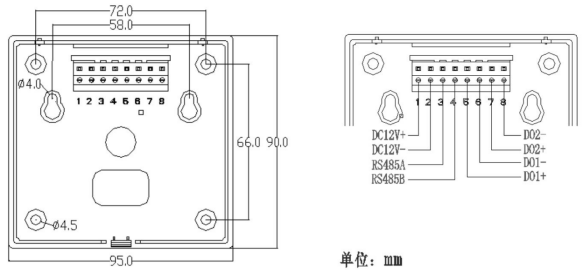

五、室内壁挂式温湿度检测变送器安装尺寸及接线

页码	设置项目	说明	页码	设置项目	说明
P：01	通讯地址	1-247	P：12	低温下限值	低温告警值或温度下限值
P：02	波特率	1200-19200	P：13	高湿上限值	高湿告警值或湿度上限值
P：03	检验方式	n81、o81、e81	P：14	低湿下限值	低湿告警值或湿度下限值
P：04	温度单位	C：摄氏度；F：华氏度	P：15	温度缓冲值	默认 0.1℃，防继电器抖动用
P：05	DO1用途	Ctrl：控制模式 Alar：告警模式	P：16	湿度缓冲值	默认 1rh%，防继电器抖动用
P：06	DO2用途	Ctrl：控制模式 Alar：告警模式	P：17	日期设置	年、月、日
P：07	DO1功能启用	0为停用 1为启用	P：18	时间设置	时、分、秒
P：08	DO2功能启用	0为停用 1为启用	P：19	密码设置	0000-9999
P：09	DO1状态	OFF为常开，ON为常闭	P：20	记录周期设置	单位为分，1-180可设
P：10	DO2状态	OFF为常开，ON为常闭	P：21	Zigbee 网络 ID	Zigbee 型无线组网参数
P：11	高温上限值	高温告警值或温度上限值	P：22	Zigbee 网络频段	Zigbee 型无线组网参数

六、室内壁挂式温湿度检测变送器注意事项

1、RS485通讯线需用屏蔽双绞线，必要时需要2个250Ω终端匹配电阻。

2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，避免直接光照和雨淋。

3、切勿将本产品适用于温湿度极端环境（长时间在大于90%RH的高湿环境下工作，将引起漂移）。

4、避免将元件长期放在盐雾，酸性或氧化气体（一氧化硫、盐酸等）环境中。
