BYC06-RHT-G风管型温湿度变送器专业应用于管道温湿度测量,采用标准工业接口4～20mA/0～10V/0～5V模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备。采用进口温湿度测量单元，漂移小、精准度高。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；设备采用防水外壳设计，探头过滤网采用25um高强度不锈钢材料，既能保证气体分子进入又防止粉尘颗粒及水滴进入，可应用于潮湿、高粉尘场合，经久耐用。
1、温湿度采集，4～20mA、0～10V、0～5V模拟量信号输出；
2、-40～80℃、-20～80℃、-40～60℃、0～50℃等多种温度量程拨码设置，现场可自由更改，其他量程也可定制；
3、温度精度±0.3℃、湿度精度±3%RH，高精度、低漂移；
4、接线端子采用军工级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3～2.0mm2；
5、采用专用的EMC抗干扰器件，现场可经受住强电磁干扰，工业级处理芯片，使用范围宽；
6、10～30V宽电压范围供电，可同时适用于四线制与三线制接法；
7、法兰盘上带有高品质硅胶密封圈，在安装时，可以确保设备和排风管之间的密封性，大大减少排风管内气体的流出，最大限度的保证了数据测量的准确性。
四、温度量程调节
将风管壳体上的4个螺丝拆下，即可看到拨码开关。变送器通过拨码开关可设置温度范围如下：
图1所示：拨码开关对应选择温度测量范围为-40～80℃
图2所示：拨码开关对应选择温度测量范围为-20～80℃
图3所示：拨码开关对应选择温度测量范围为-40～60℃
图4所示：拨码开关对应选择温度测量范围为0-50℃
五、设备安装说明
安装步骤
先在通风管道上打一个直径16mm的孔，将风管插入到孔中，可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上，固定设备，完成安装。
电源接线：
宽电压10～30V直流电源输入。针对0-10V输出型设备只能用24V供电。
输出接口接线：

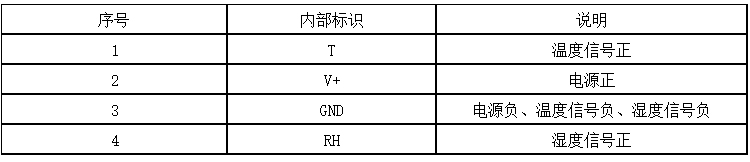

设备标配是具有2路独立的模拟量输出，如表格所示。同时适应三线制与四线制。
风管型温湿度变送器外形尺寸
六、常见问题及解决方法
无输出或输出错误
可能的原因：
1）量程对应错误导致PLC计算错误，量程请查阅第3章节；
2）接线方式不对或接线顺序错误；
3）供电电压不对（针对0～10V型均需24V供电）；
4）变送器与采集器之间距离过长，造成信号紊乱；
5）设备损坏。
